一、膨脹水箱的結構和工作原理

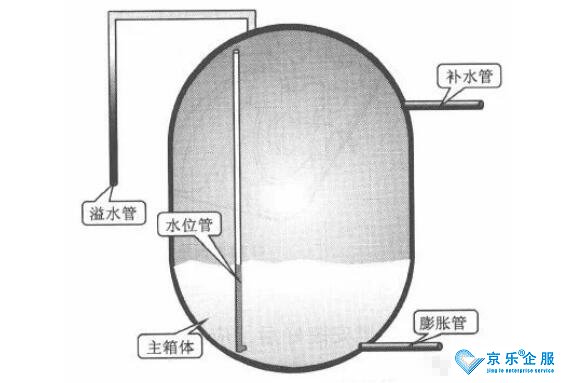

　　膨脹水箱在商用中央空調中是非常重要的部件之一，主要作用是平衡水循環管路中的水量及壓力，下圖所示為其典型實物外形。一般膨脹水箱都設置在水循環系統中的最高點， 通常連接在冷卻泵或冷凍泵吸水口附近的回水管上。膨脹水箱一般是由鋼板焊制的容器，有不同大小的規格，可以根據管路壓力及膨脹水量進行選擇。本文由京樂中央空調維修網的小編整理自互聯網。

　　1.膨脹水箱的結構

　　膨脹水箱主要是由主箱體、水位管、膨脹管、補水管、 溢水管等構成。膨脹管連接水循環管路中回水管路;溢水管用于排除膨脹水箱中多余的水; 水位管與主箱體直接連接，可以顯示主箱體中的水位;補水管是用于當膨脹水箱中水位過低時進行補水。

　　2.膨脹水箱的工作原理

　　商用中央空調中的膨脹水箱是用來收納和補償系統中循環水的漲縮量。 當循環水溫不變而且水壓相同時，膨脹水箱中的水量呈定值;當循環水系統中缺水時，管路中的壓力就會下降，膨脹水箱就會自動向系統中進行補水;當系統壓力增大(水溫度變高時，水的體積隨溫度升高而增大)時，水循環管路中的水可以通過膨脹管進入膨脹水箱，循環管路中的水壓立刻釋放。這樣可以使管路中壓力始終保持平衡。

　　如果水循環系統中沒有安裝膨脹水箱，水溫度的變化會導致水的體積與壓力同時發生變化，當水的溫度上升，體積與壓力也會隨之上升，當壓力過大時，會導致水循環系統中的管路發生破裂。

　　除安裝膨脹水箱外，還可以使用水泵進行定壓，在水循環系統的回水管上安裝定壓水泵，采用測定回水壓力的方法控制水泵的開啟，來保證水循環系統內的壓力穩定。也可以安裝自動排氣閥，進行自動排氣，調節管路中的壓力。

　　二、殼管式冷凝器或蒸發器的結構和檢修

　　在不同型號的商用中央空調中，冷凝器或蒸發器的外形和結構有所不同，例如，在水冷式冷(熱)水機組中多釆用殼管式冷凝器和蒸發器，其外形十分龐大，內部包含制冷劑管道和水循環管道兩部分。

　　商用中央空調中的殼管式冷凝器或蒸發器工作異常，一般需要進行更換，在更換和檢修操作時應注意以下幾個方面：

　　1、在更換損壞的殼管式冷凝器或蒸發器之前，應當先調査引起殼管式冷凝器或蒸發器損壞的原因;

　　2、在更換殼管式冷凝器或蒸發器前將空調機組的電源關閉，回收管路中的制冷劑;

　　3、先將水循環管路中的截止閥關斷，僅放出殼管式冷凝器或蒸發器中的水即可;

　　4、先對管路系統進行清潔，再更換相同型號的殼管式冷凝器或蒸發器;

　　5、對制冷劑管路系統進行抽真空，并進行壓力檢測，重新充注制冷劑;

　　6、最后將截至閥打開，對水冷管路中添加適量的水進行循環。

　　三、翅片式冷凝器的結構和檢修

　　風冷式冷(熱)水式中央空調中，為了便于空氣冷卻，冷凝器多采用翅片式結構，。

　　1、若翅片式冷凝器損壞，進行更換和檢修操作時應注意以下幾個方面：

　　2、在更換翅片制冷器之前，應當檢查引起翅片式冷凝器損壞的原因;

　　3、將空調機組的電源關閉，回收管路中的制冷劑;

　　4、對管路系統進行清潔，更換相同型號翅片式冷凝器;

　　5、在更換中應當佩戴防護手套，防止更換中翅片對維修人員造成傷害;

　　6、對管路系統進行抽真空，并進行壓力檢測，重新充注制冷劑。
